在高端光纤传感与前沿工业检测的赛道上，市场爆发式增长正迫切呼唤更强劲的底层算力与感知核心支撑。然而，剥开诸多华丽的系统外衣，真正决定探测极限的底层核心光源，其技术门槛依然极高。
作为国内极少数真正打通从底层芯片设计到光子全栈集成的硬科技企业，南京华飞光电科技有限公司当前向全行业交出了一份硬核答卷：凭借100%掌握底层知识产权，构建从“芯片-器件-模块”的全栈式架构，华飞光电正为中国光电感知产业提供更精准、更强劲的通用型国产自主核心光源产品。
1.源头突围：深入微纳结构，可调谐激光器芯片的“0到1”原创
一切高端光学系统的极致性能，都源于底层光子的精准跃迁。
华飞光电拒绝了行业内常见的“买管芯做拼装”模式，从底层可调谐激光芯片做起并攻克了行业内公认难度最大的大规模精准光子集成(PIC)技术。光子集成（PIC）是未来光器件发展的主流方向，其中大规模集成是关键趋势。华飞光电成功在单片微纳晶圆上实现了极高密度的光学元器件集成。
这颗完全自主研制的大规模精准光子集成可调谐激光器阵列芯片，向行业展示了极其硬核的实测参数：
C波段48nm真实宽调谐与O波段前瞻布局：物理实测光谱证明，华飞光电量产的底层可调谐光芯片在核心的C波段已实现高达48nm的无缝宽谱调谐，可为下游设备实现超高空间分辨率提供核心源头支撑。同时，面向下一代光电感知的O波段宽谱芯片已正式进入流片验证阶段。华飞光电的全波段光芯片底层技术版图正在加速完善成型。

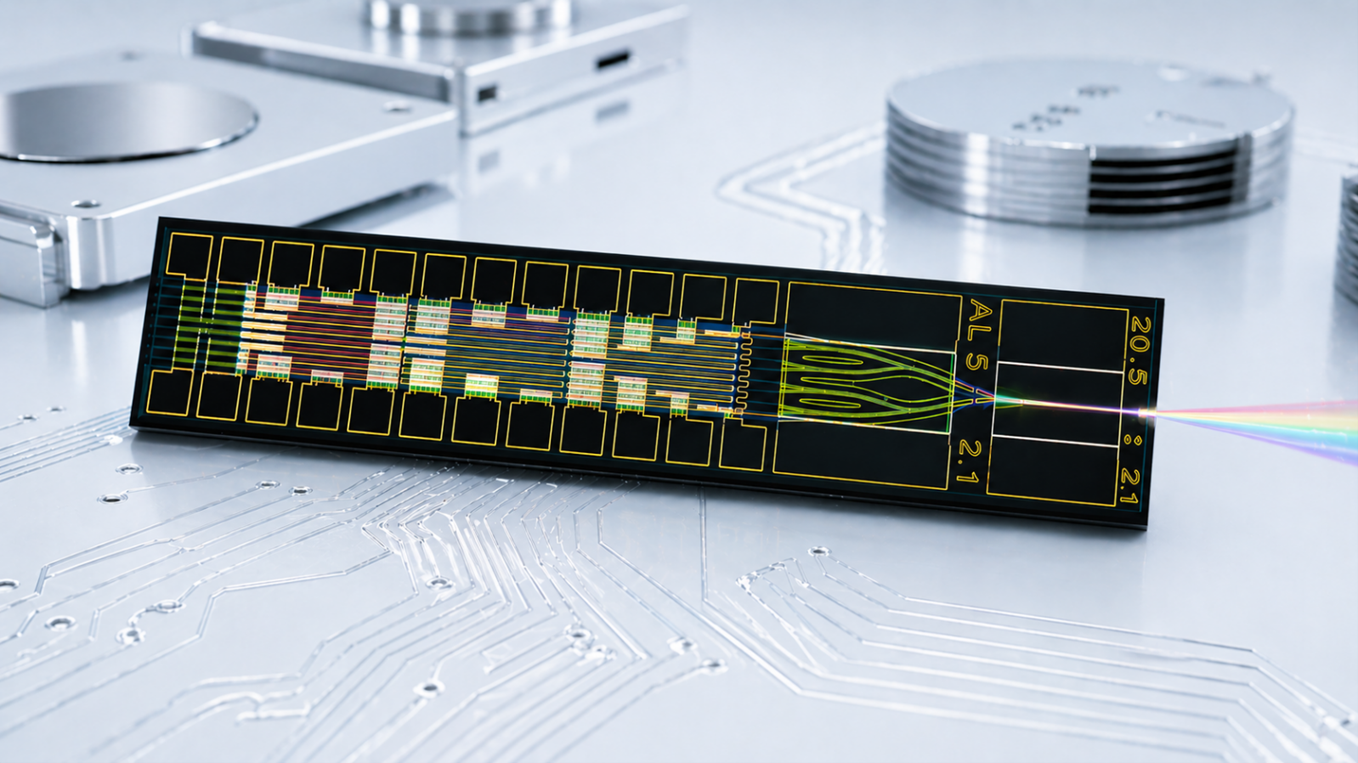

图1宽带可调谐光芯片实物图2.工业脊梁：跨越“死亡之谷”的工业级高可靠性封装
仅拥有实验室中的顶级芯片远远不够，将脆弱的光子芯片转化为严苛环境下的高可靠工业级产品，考验的是原厂扎实的封装与品控能力。
华飞光电立足于成熟稳定的工业级标准封装体系，并在此基础上进行了深度的“光电融合”微创新——光电混合集成封装。通过自主掌握的高精度光路耦合工艺，公司不仅实现了芯片与外部光路的完美对接，更通过严苛的工艺标准控制和大量的可靠性测试，确保器件在历经高低温循环（TC）、双85等极限环境测试后，波长输出依然具有优异稳定性。
这种建立在100%自研底层芯片基础之上的封装与光电融合工艺，真正补齐了华飞“全栈自研”的最后一块拼图。正是这种从核心“光子大脑”到“工业级躯干”的端到端全链路掌控力，构筑了华飞光电拉开与常规“管芯拼装厂”差距的绝对核心壁垒，更是华飞光电为下游客户提供极致可靠性的底气所在。

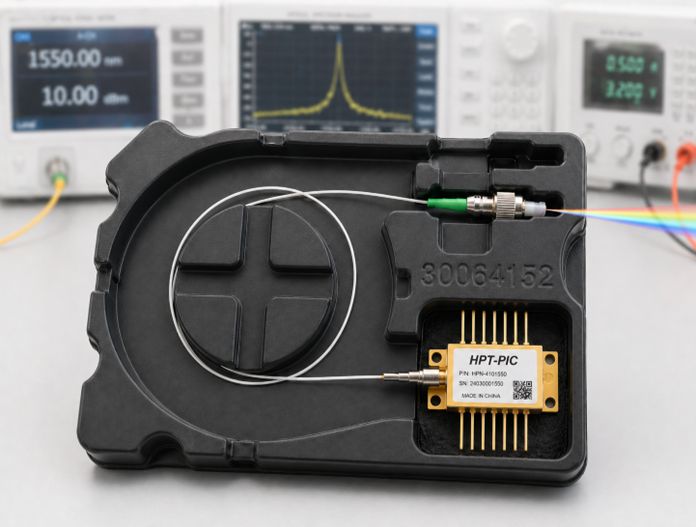

图2宽带可调谐光器件实物图3.即插即用：打造高集成度的工业级扫频光源产品
为了让底层硬核技术更快速地转化为产业生产力，华飞光电基于自研芯片与高阶封装器件，向市场重磅推出了高集成度、标准化的大带宽扫频光源系列产品。
该系列产品不仅具备极高的通用性与丰富的开放接口，更向行业展示了“原厂级”的降维性能。基于华飞芯片的底层技术优势，公司在实验室环境下已实现百kHz级扫频速率，展现出良好的性能拓展潜力；在面向工业级应用的量产交付阶段，华飞光电秉持审慎的工程化策略，将标准产品速率设定为1kHz，以确保系统在长期运行中的波长线性度与信噪比稳定性。后续将基于工艺与系统优化，逐步释放更高扫频性能。
华飞光电的扫频光源产品，旨在打破底层光电调试的高昂门槛，让各种复杂的高端检测、传感系统实现真正的“即插即用”。

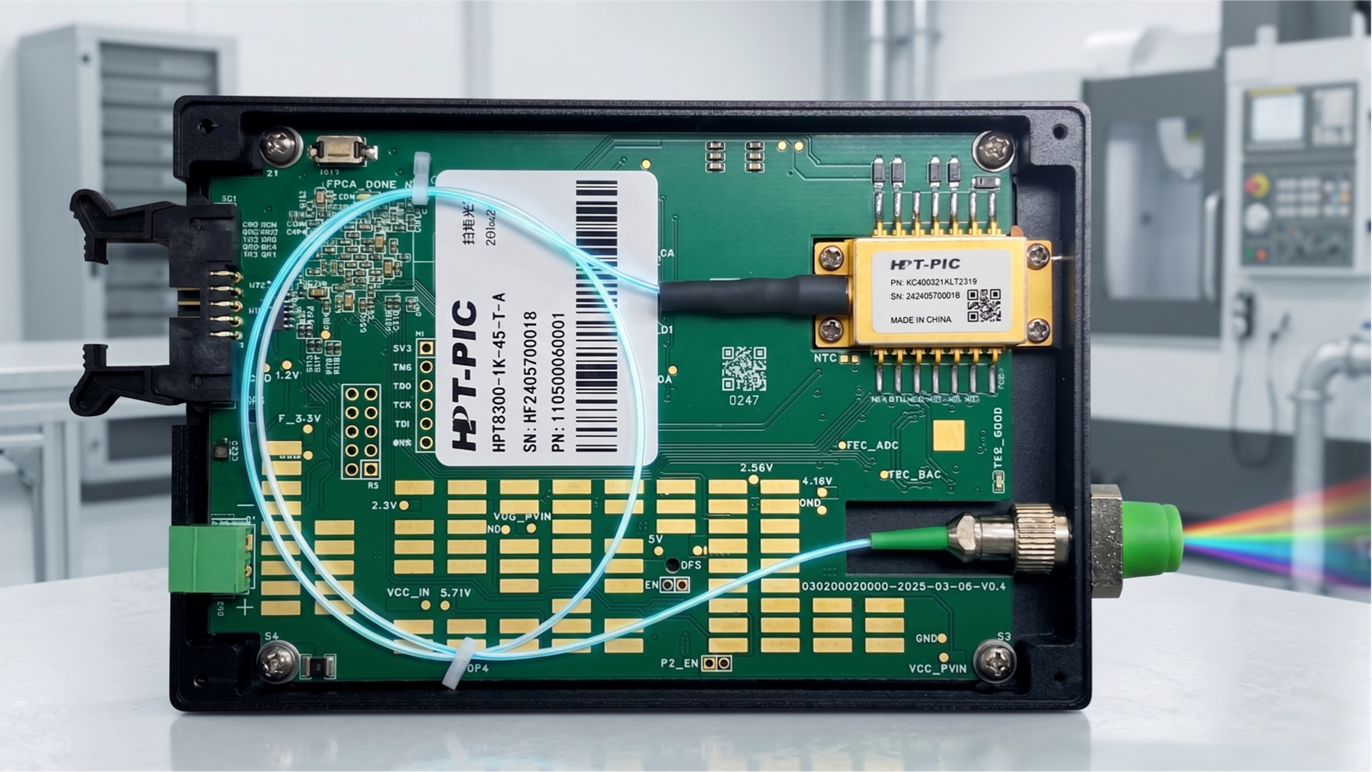

图3宽带扫频光源模块实物图4.市场验证：以真实的交付规模铸就行业信任
市场的真实选择，是检验底层硬科技的唯一标准。
近年来，华飞光电的全栈自研产品并非停留在纸面，而是早已化作产业发展的源动力。公司的系列扫频光源产品及核心器件，已在下游众多行业头部客户的终端系统中实现了规模化交付，并经历了多年、多场景的长期稳定运行验证。这不仅是对华飞底层芯片与封装工艺可靠性表现的最佳背书，更是国产大规模光子集成技术全面走向商业化落地的重要里程碑。
5.结语：扎根底层基座，共赴光电星海
真正的硬核实力，敢于深潜至晶圆的最深处，也具备向下游应用端交付高集成度产品的全栈能力。
华飞光电将持续深耕大规模精准光子集成平台，以最纯粹的底层原创技术、最稳定可靠的标准化产品，源源不断地为中国光电感知产业输送“中国芯”与源动力。华飞光电期待与千行百业的合作伙伴一道，共同开启国产光电技术的新纪元！
