机柜密度越高，管理难度就越大，这是高密度数据中心始终无法绕开的困局。行业惯性的设计思路，往往从“端口数”出发：先计算能容纳多少芯，再想办法把线缆塞进去。但端口数只能回答一个问题——“装不装得下”。而装下之后的问题，比如跳线走向、寻线效率、备用线缆预留、后续扩容操作，才是运维人员日常需要面对的核心难题。
晟科通信NC1高密度光纤布线系统调整了设计顺序：先解决跳线路由问题，再谈端口密度。密度是设计的结果，而非设计的起点。

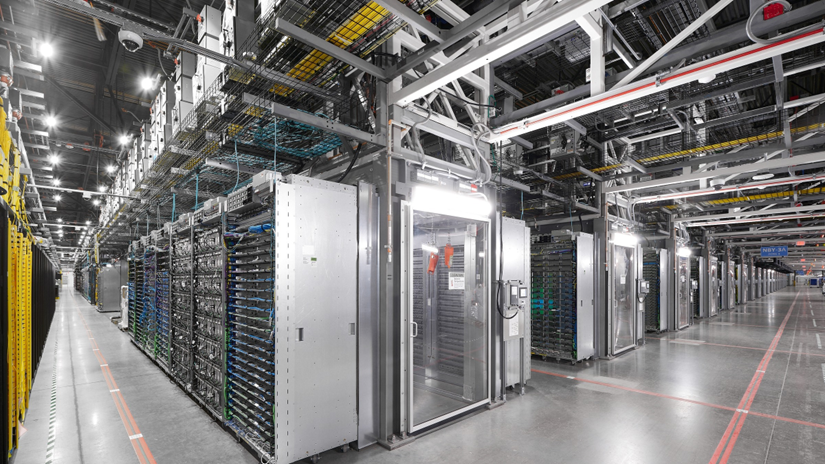

机柜密集排列的数据中心
一、路由设计：走线有序，查找快速
高密度机柜最怕的不是装不下，而是装下之后理不清。跳线堆叠缠绕，找一根线要翻半天；光缆进柜随意弯折，弯曲半径失控，链路损耗悄然劣化。这些问题竣工时看不见，运维时天天见。NC1把路由做进了机柜骨架：
· 光缆进线区、跳线管理区、配线端接区三区分离
· 可堆叠夹线板完成光缆第一级固定
· 上下线管理柱实现垂直路由至对应高度
· 角型理线板控制水平方向弯曲半径
· 出线缓冲板预留扩容通道
六类配件覆盖从进柜、固定、扇出、垂直路由、水平管理、端接到出柜的完整链路。每根跳线走哪条路，是设计定好的，不是施工时临场发挥的。
路由清晰的直接优点：跳线走向可控、互不缠绕，故障排查无需翻线堆，找线一眼定位。

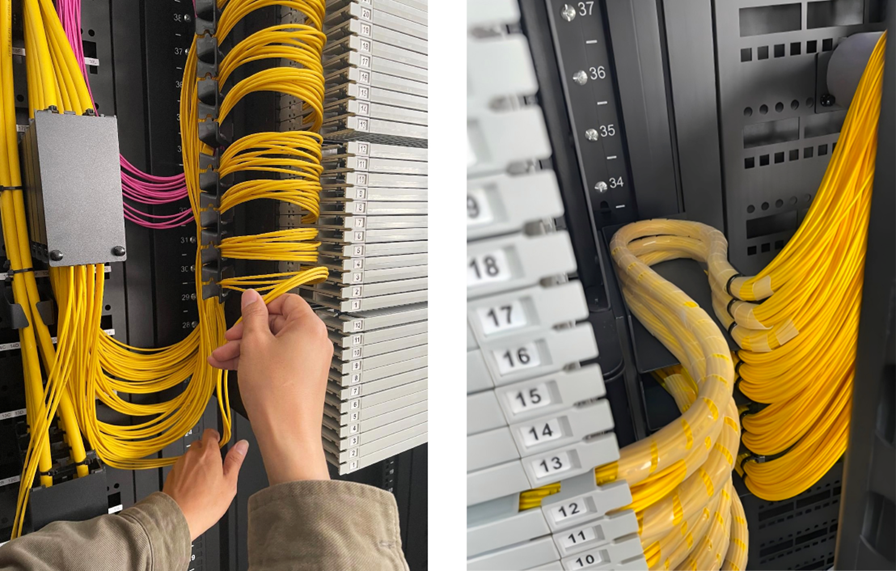

系统化布线与路由设计
二、路由设计简化备线库存
路由设计有一个容易被忽视的好处：备线库存。跳线走向混乱的机房，必然备着五花八门的跳线规格——不同长度、不同颜色、不同品牌，仓库里堆一堆，用的时候还是找不到合适的。
NC1通过结构化的路由设计，使跳线走向和长度趋于统一。机柜内交叉连接采用一致的走线路径，跳线规格收敛到少数几种，备线库存大幅简化。对高密度机房来说，省下的不只是仓库面积，还有采购、盘点和找线的时间。
三、密度来自结构与部署方式优化
NC1的密度主要来自结构紧凑与部署灵活两个设计。

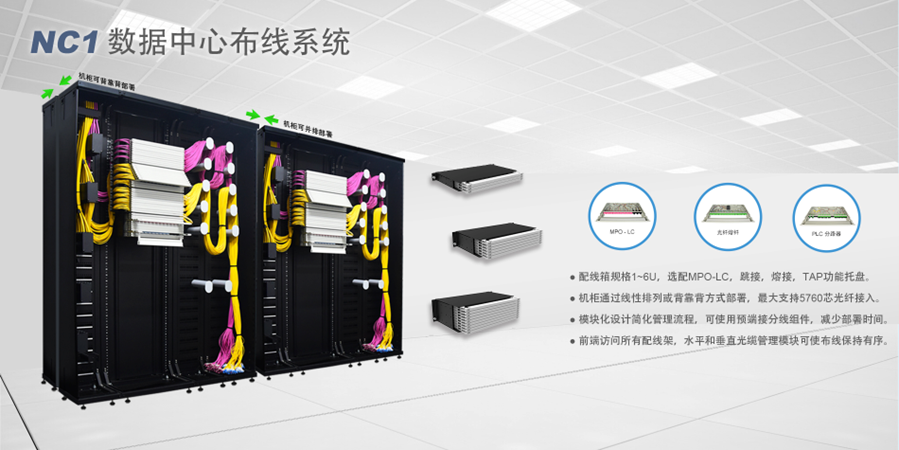

结构上：1U空间安装3个NCB1一体化托盘，单U达144芯LC；2200mm机柜40U有效空间，单柜最高5,760芯。托盘独立抽拉，出厂按连接器类型（SC/LC/MPO/MTP）与跳线量预配置，上架即用。
部署上：主副柜均无前柱，正面完全无遮挡，支持一字型无限并柜、背靠背并柜，也可贴墙部署——机房空间被充分利用，同等面积承载更多端口。门板通用，可180°翻转调整开门方向，适配不同机房布局。
满足数据中心爆发式增长的光纤需求
四、一套系统覆盖多场景
同一套构件体系，覆盖不同网络规模与应用场景：
智算中心与AI数据中心：光纤密度高、扩容频繁、交付节奏快，正面无遮挡前端维护与产品预配置正好对应；
运营商机房与中心局：大芯数交叉连接，熔接、跳接、分路多种端接方式并存，NCB1托盘功能形态可按需组合；
企业及园区数据中心：从几百芯到几千芯平滑扩展，机柜灵活部署，宝贵空间不浪费。
五、预配置交付，出厂即用
减少现场施工工作量，将工序前置到工厂完成，现场只需即插即用。
NC1托盘出厂即完成预配置：按连接器类型与跳线量配好；支持熔接、分路器转接、MPO/MTP转换、跳接、TAP五种功能形态，一台柜子覆盖全部端接场景。标准升级不必推倒重来：连接器标准从MPO8到MPO16、从LC到SN/CS，速率从800G向1.6T迭代或升级容量，更换适配托盘即可。
关于「晟科SHKE」
深圳市晟科通信技术有限公司成立于2003年，是集研发、生产和销售为一体的国家高新技术企业，主营包括：高密度光纤配线架、MPO/MTP跳线、光纤终端盒、光纤连接器、光分路器、光缆等面向数据中心与算力网络的光纤连接产品及解决方案。提供从链路设计、产品选型到配套供货的一站式服务，公司始终坚持质量为本的经营理念，并不断投入研发与创新，获得专精特新企业认定与ISO9001:2015质量管理体系认证，申报并通过超30项实用专利和多项发明专利。
