光纤光缆行业网讯 在使用光纤传感或通信设备时，通常需要将待测光纤样品通过跳线连接至测试设备。不同类型的测试对跳线的要求有所不同，选型不当可能带来不良后果，轻则影响样品，重则损坏测试设备。此外，在多通道测试结束后，数根甚至十余根光纤跳线相互缠绕、难以分离的情况十分常见。解线过程不仅耗时，有时不经意间的拉扯还可能导致跳线断裂，进而影响整体测试进度。本文将围绕光纤跳线的正确选型与规范收纳方法展开介绍。
光纤跳线正确选型
在光纤通信与传感系统中，光纤跳线的接头类型决定了连接的兼容性、稳定性和操作效率。常见的接头类型主要有以下几种：
FC连接器
采用螺纹锁紧结构，连接牢固、抗振出色，适用于高精度测试及传统通信机房。缺点是操作需旋转螺丝，在密集配线架上稍显不便。
SC连接器
矩形外观，推拉式插拔锁紧，无需旋转、操作空间小、插拔快捷，适合高密度布线。成本低、可靠性高，在光纤到户及常规数据通信网络中占据主导地位。
LC连接器
可视为Mini型SC连接器，尺寸缩小一半，空间利用率高。已广泛应用于高密度系统、光模块及大多数现代光纤测试设备。
ST连接器
卡口式锁紧结构，性能指标与FC、SC相当，兼具牢固与快捷。但长期插拔后卡口易磨损松动，目前应用较少，多见于多模光纤网络或特定工业设备。

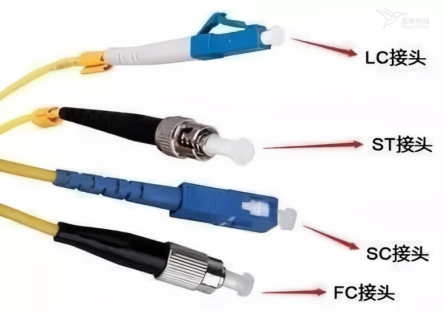

图1 光纤跳线的连接类型
两种相同的光纤连接器可以通过法兰连接，进行光信号传输。为了让光纤能够更好连接，通常会对光纤接头的端面进行研磨，常见有：PC、UPC、APC三种结构。PC是微球面研磨抛光，插芯表面研磨成轻微球面；UPC是在PC的基础上更加优化了端面抛光和表面光洁度，端面看起来呈圆顶状；APC光纤端面是研磨成8°斜面。不同类型的光纤端面示意图如下所示：

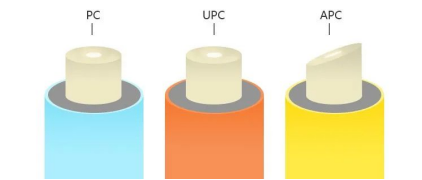

图2 光纤接头的端面类型（图片来自网络）
技术温馨提示：无论是FC、SC还是LC，其端面研磨方式均可选PC、UPC或APC。对于我司基于OFDR技术的高精度设备，必须配合APC型跳线，才能有效抑制反射噪声，确保测量精度。
光纤跳线收纳方法如下：
在光纤测试领域，跳线收纳看似简单，实则有很多细节值得学习，合理的收纳不仅能延长跳线使用寿命，更能大幅提升测试效率。下面介绍几种有效的收纳建议和方法。
使用适当的盘绕直径
常见的光纤跳线建议盘圈直径至少为10-15cm。过小的盘绕直径可能导致光纤内部的应力，从而引起光纤的断裂或性能下降。
避免过度弯曲
在盘绕时应避免光纤出现急剧的弯曲或折角，这可能导致光纤内部的微观损伤，影响光信号的传输。
标记和记录
多通道测试场景下，若有长期监测的需求，建议对每根跳线进行明确标识（标签颜色、通道编号等），便于快速识别和取用。
存放环境
应将盘绕好的光纤跳线存放在干燥、清洁、温度适宜且无腐蚀性气体的环境中，避免光纤受到环境因素的损害。这是由于不同类型的光纤跳线的外护套材质不同，若光纤外护套层受到损坏则无法为内部光纤提供稳定的保护，为后续测试埋下隐患。
使用合适的盘绕方式
“8”字绕线法
这是解决跳线缠绕问题经典的手工方法，通过交替改变绕线方向，抵消线缆自身的扭转应力。
操作要点：将跳线一端固定于拇指与食指之间，先向右上方拉出并回绕形成一个环，再向左上方拉出回绕形成第二个方向相反的环，两个环交叉构成“8”字形。此后重复交替绕环，直至整根跳线收完。
适用场景：现场测试、临时布线的快速收纳。
优势：无需任何工具，解开时只需轻轻一抖即可自然展开，不会缠绕打结。
图3 “8”字型
大环盘绕法
将跳线绕成直径较大的圆环（通常10-15cm以上），使用手撕胶带或专用扎带在环的对称位置固定2-3处。
操作要点：绕环时保持松紧适中，既不过紧导致光纤受压，也不过松造成松散。固定点应避开接头部位，以免损伤端面。
适用场景：长度较短的跳线，或临时存放。
注意事项：必须保证绕环直径，否则可能造成微弯损耗增大甚至光纤断裂。
图4 圆环型
使用专用收纳工具
对于长距离测试场景或长期存放，同样建议采用专业收纳工具，以提升管理效率和保护效果。

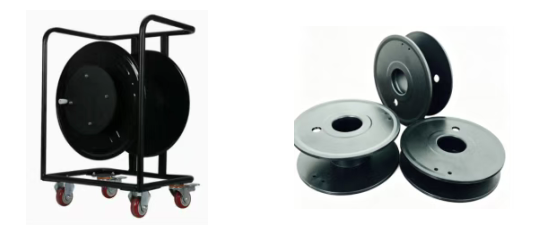

图5 各类绕线盘（图片来源于网络）
结语
光纤跳线的正确选型与规范收纳，对保障测试效率至关重要。选型需匹配设备接口与端面结构，OFDR高精度测试注意选用APC型光纤跳线。收纳时则需注意细节，并存放在清洁干燥环境中。每次试验结束，花几分钟收好跳线，下次测试就能少一份麻烦，多一份高效。
