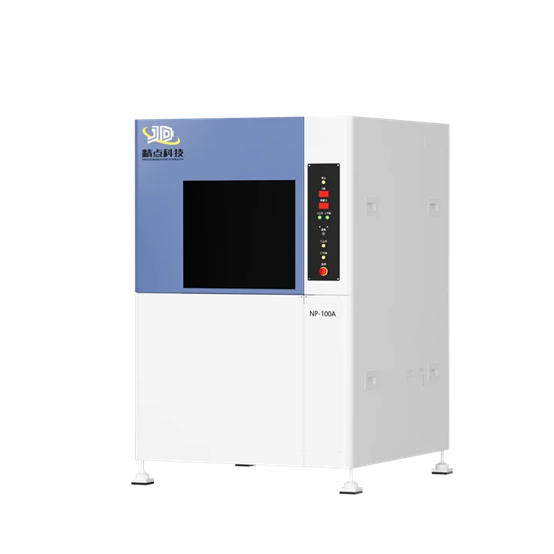

近日，广州精点科技正式推出面向光通信领域的高精度V槽量测技术解决方案--NP-100A，依托其自研的超高精度3D轮廓仪，实现纳米级测量精度、极低测量力、探针适配深窄槽、三维全轮廓解析与整板玻璃自动化批量检测，完美解决精密V槽的高精度、高可靠、高效测量需求。
据光纤在线了解，相比传统的测试方法，普遍采用2D轮廓仪，在精度、测试范围等方面存在缺陷。而精点科技该款3D轮廓仪在V槽检测场景具备四大核心优势：
一、超高精度，满足纳米级公差要求，精准捕捉微观形貌误差

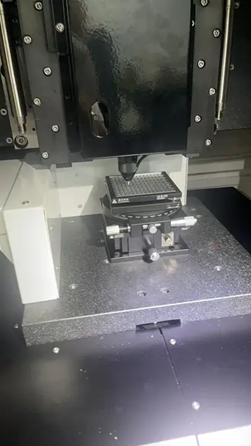

精点科技的该款V槽测量仪，采用激光干涉仪定位，独立于机械平台，消除系统运动误差。测量精度高达0.1μm（100nm），XYZ轴分辨率达0.3nm。
V槽关键参数：
角度：精确测量V槽半角，常见的90°、120°，角度误差可控制在±0.01°内。
深度/宽度：精确捕捉槽深、宽度、根部圆弧（R角），适合微米级至亚微米级精密V槽。
直线度/对称度：评估槽壁直线度、左右对称度、底部平坦度。
二、探针适配深窄V槽结构，低力无损测量，轻松应对复杂空间测量
专用探针：标配40°锐角、尖端半径2μm的金刚石触针，可深入高深宽比V槽底部。
极低测量力：0.15~0.3mN（约15~30mg），避免划伤软质材料（如玻璃、树脂、铝）、不压塌槽壁/圆角。
高响应陶瓷Z轴主动跟踪：探针随轮廓自动跟踪，保持恒定轻力，深槽扫描稳定、无跳针。
三、3D·全轮廓测量，全面解析·V.槽质量
2D+3D复合测量：
2D截面：单条剖面测角度、深度、R、宽度、直线度。
3D面扫描：全长/全区域形貌，评估锥度、扭曲、波浪度、局部缺陷。
四、自动化与软件分析，完整还原槽体形态与关键参数
自动测量：NC程序自动生成、批量检测、自动找平，减少人工误差。
智能算法：
自动识别谷底、左右壁、拐角，拟合V形轮廓。
自动探针半径补偿，输出真实几何参数。
数据完整：原始轮廓曲线、参数报表。
目前行业内传统V槽量测手段普遍存在明显局限：
1、采用卡尺、投影仪等常规设备，仅能实现微米级检测，无法测量深槽底R角，无三维形貌解析，且人工检测误差较大。
2、传统2D轮廓仪同样存在短板：精度仅达亚微米级，测量力偏大易损伤工件，探针较粗难以深入深窄槽体，且仅支持二维截面检测。
3、三坐标测量机（CMM）则存在测针半径偏大、难以精准测量小R角与尖角，测量力较大、检测效率低，若要实现纳米级精度，设备成本极高。
精点科技V槽量测解决方案，以纳米级精度、超低测量力、超细尖探针、3D全轮廓解析、全流程自动化等核心优势，可精准、高效、高可靠地完成精密V槽角度、深度、R角、对称度、直线度、锥度等关键参数检测，树立精密V槽量测领域的行业金标准。
该方案全面满足高端光通信器件制造的高精度检测需求，助力光纤阵列、光模块、硅光耦合等核心器件提升产品良率与稳定性，为下一代高速光通讯产业高质量发展提供关键检测技术支撑。
