光纤光缆行业网讯 在当今高速数字通信与计算互连领域，随着 400G/800G/1.6T以太网等标准的普及，单通道传输速率已从28GBaud跃升至56GBaud甚至112GBaud。在如此极端的速率下，单位间隔(UI)被压缩至十几皮秒，链路上的趋肤效应、介质损耗、串扰以及各类抖动被无限放大。

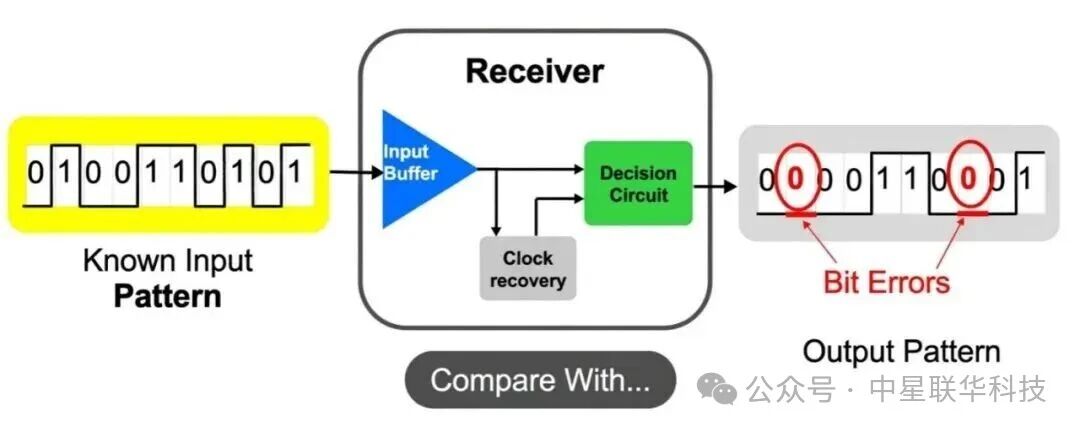

误码仪(BERT)是高速有线通信的接收机测试最重要的仪器设备，误码率(Bit Error Rate, BER)测试是评估高速链路物理层性能的终极标准。下图是一个误码仪在进行RX接收机中的基本原理框图。
在实际的实验室测试或客户现场调试中，工程师们经常会遇到“连接上DUT(被测设备)后误码率极差”、“眼图明明很好却无法锁定”等棘手问题。本文将从误码检测器(Error Detector, ED)的底层架构演进出发，剖析BER测试中的常见陷阱，并提供一套行之有效的快速问题排查技巧与典型案例分析，帮助测试工程师在复杂的物理层测试中迅速定位并解决问题。
2
接收机测试流程

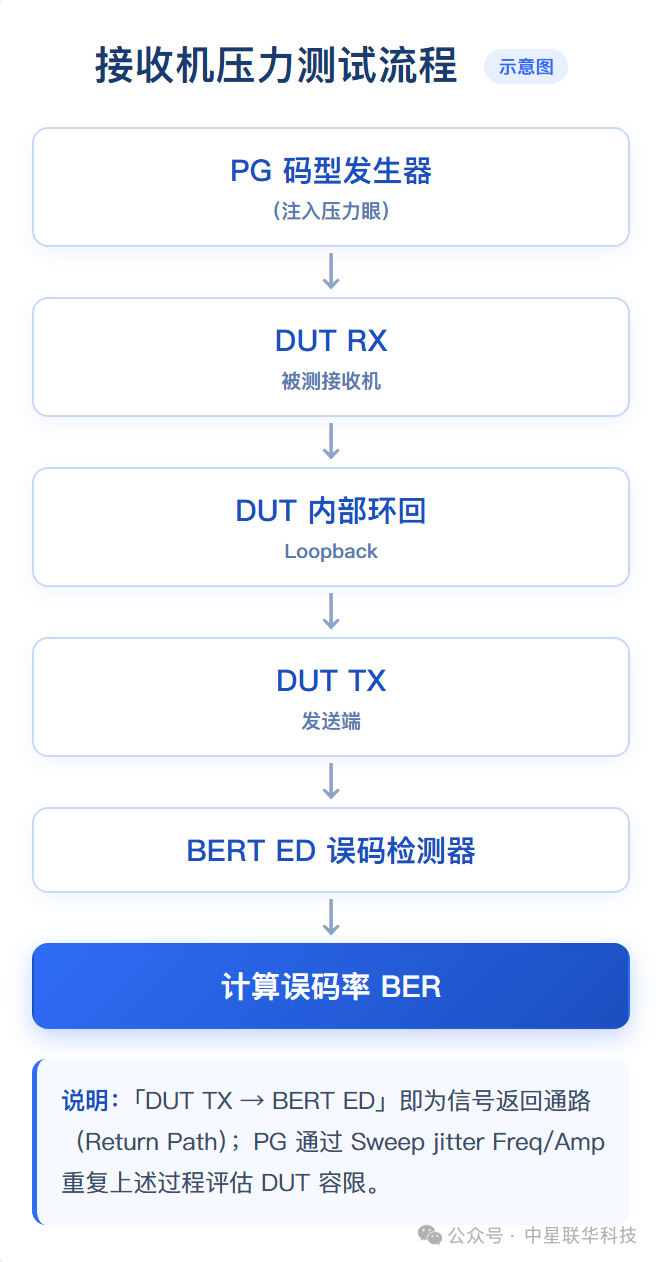

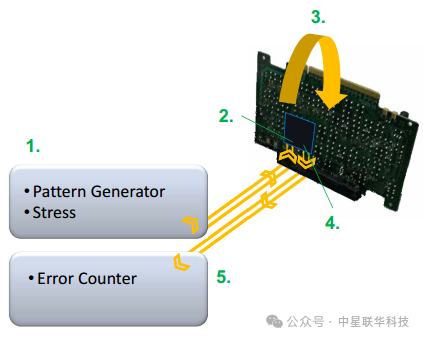

BERT(误码率测试仪)接收机压力测试完整流程：
1、BERT的Pattern Generator(PG，码型发生器)产生带有特定压力(Stressed Eye)的测试信号，发送给被测设备的接收端(DUT RX)。
2、DUT RX(被测接收机)对接收到的信号进行判决，判断每个比特是 “1” 还是 “0”。
3、DUT通过内部环回(RX-to-TX Loopback)，将接收到的比特流直接回送到DUT的发送端(TX)。
4、DUT TX(发送端)将接收到的完全相同的比特数据发送出去。
5、DUT TX的输出信号连接到BERT的Error Detector(ED，误码检测器)，ED将接收到的实际比特与预期发送的比特进行对比。
6、ED统计总比特数和错误比特数，计算得出误码率(BER)。
7、PG改变抖动频率和幅度(Sweep jitter Freq/Amp)，重复上述测试过程，评估 DUT 在不同压力条件下的误码性能。
上面的第5个部分是表示的信号返回通路(Signal Return Path)。下图是一个测试的连接图例：

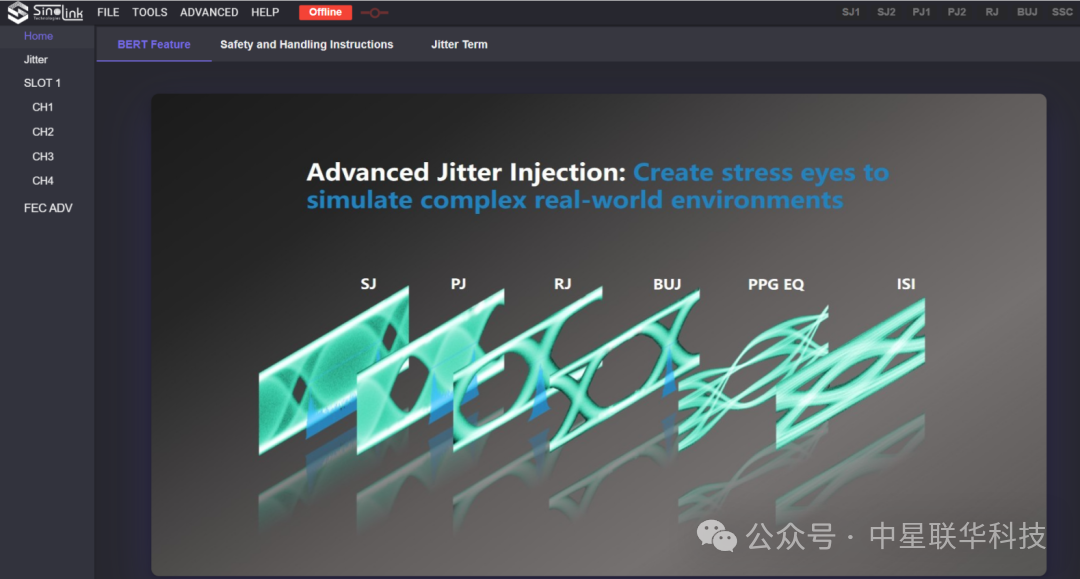

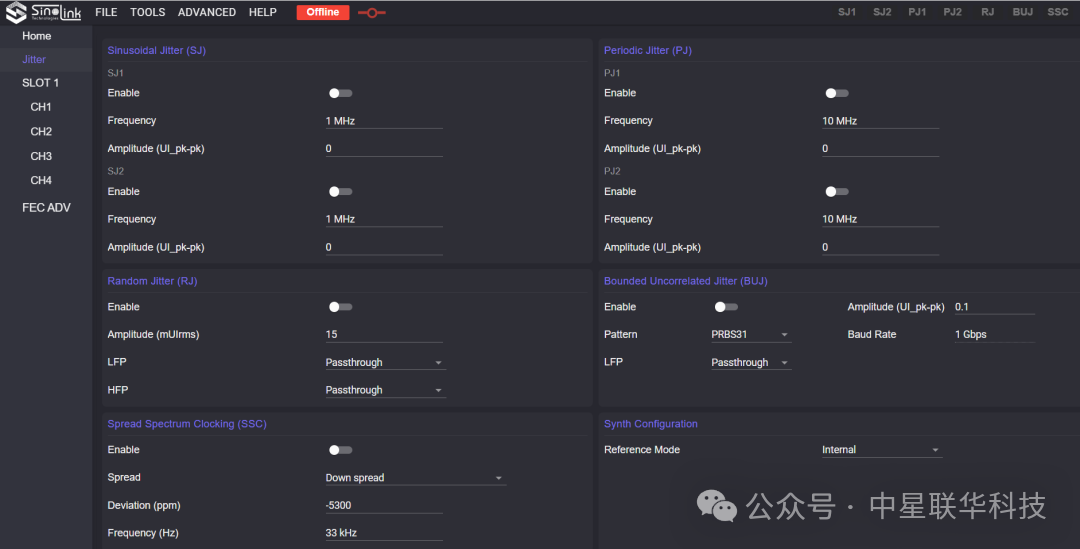

下图是中星联华高级注抖误码仪进行压力眼创建的界面实例：
3 误码检测器(ED)概览
要准确排查BER测试中的问题，首先必须理解误码仪接收端(ED)是如何工作的。近年来，随着信号速率的飙升，ED的内部架构发生了变化。
传统ED架构的局限性

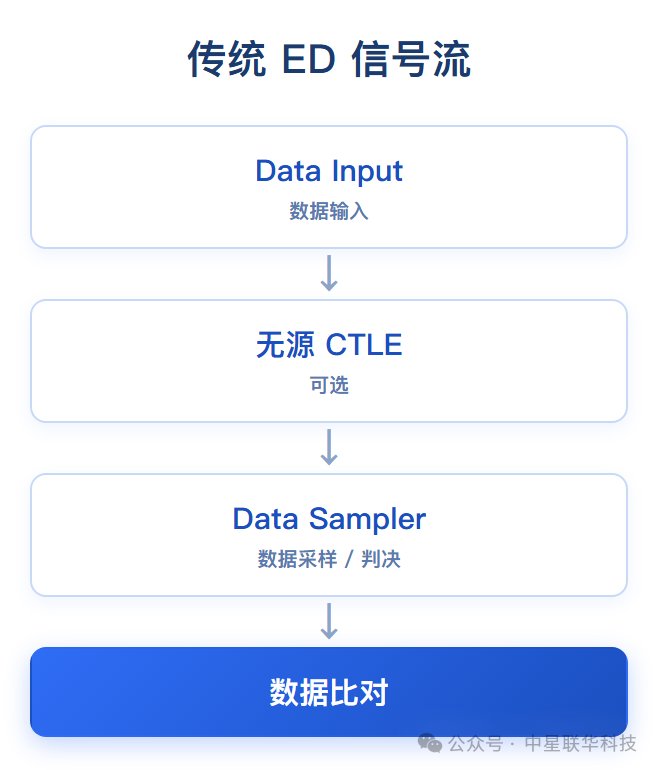

以早期的误码仪(如传统型号的M8020A或MP1900A 的某些ED模块)为例，其ED内部架构相对简单：
在这种架构中，输入的高速数据直接进入采样比较器(Sampler/Slicer)转化为数字信号后进行比对。
无源CTLE的限制：其内置的无源连续时间线性均衡器(CTLE)均衡能力极弱，无法灵活调节Peaking频率，且会对信号造成严重的整体幅度衰减。并没有真正的放大调理能力。
致命弱点：如果输入的数字信号眼图的眼高(Eye Height)和眼宽(Eye Width)过小，超过了内置采样比较器的孔径余量(Aperture)，就会产生大量的误码。对于 PCIe 5.0(32GT/s)或超过50GBaud的PAM4信号，由于链路损耗巨大，到达ED端口的眼图往往已经完全闭合，传统ED根本无法实现正确的采样比对。工程师往往被迫外接昂贵的Repeater(重定时器)或外置有源均衡器。

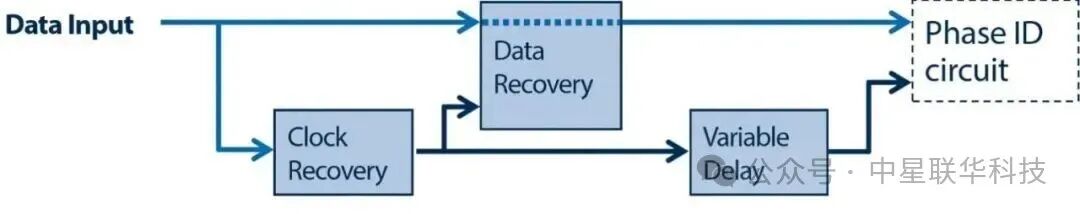

下图是一个典型的传统ED的内部构架框图，可以看出，内部并没有信号调理和均衡电路，所以输入的信号必须是一个满足眼高最小要求的信号，才能够保证ED正常工作。
新出现的ED架构

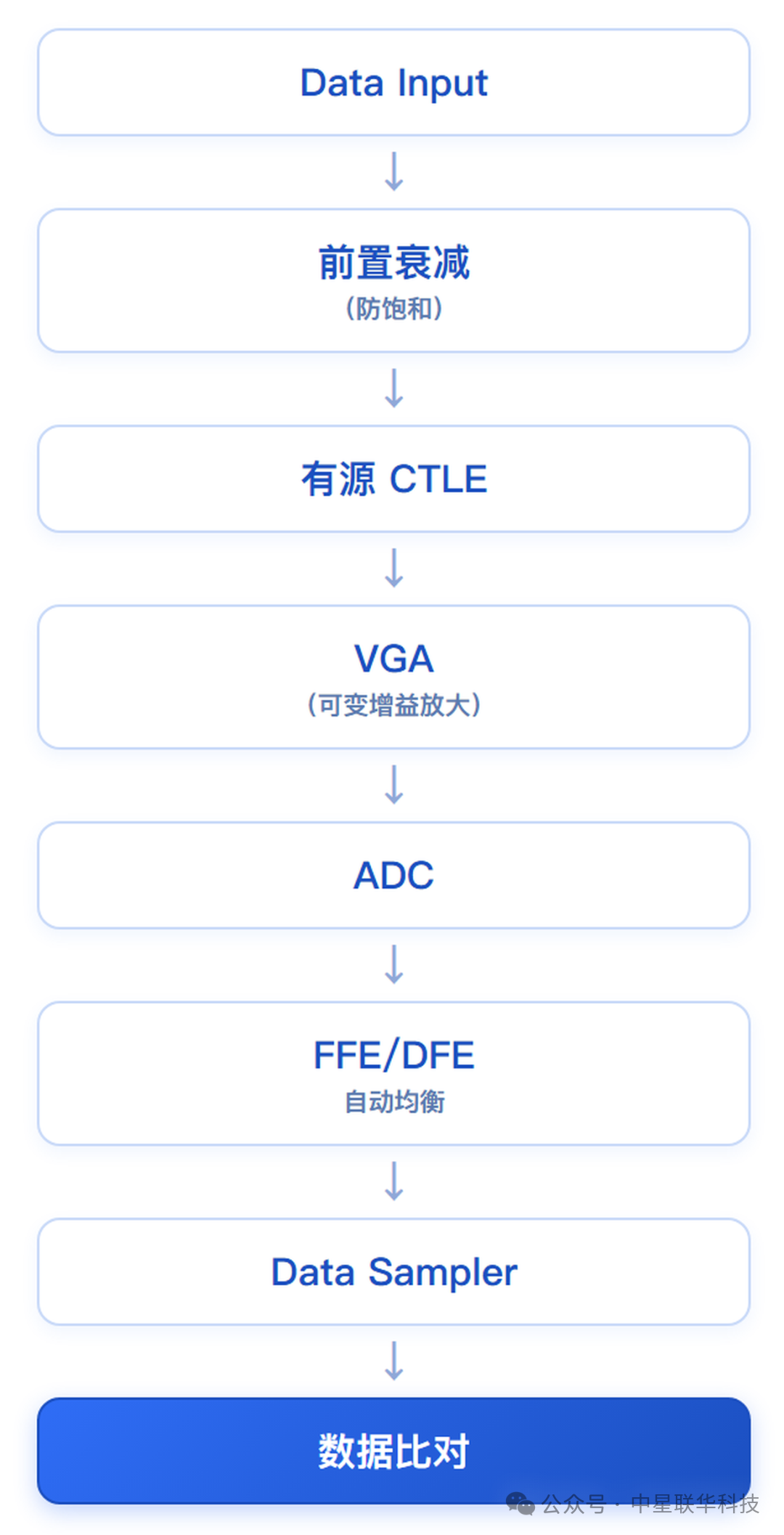

为了应对超高速、高损耗链路的测试挑战，新一代高级误码仪中，引入了新的全自动有源均衡架构：
ED信号流
这种架构带来了显著的优势，也改变了我们对信号接收的认知：
强大的信号均衡能力：内置的有源CTLE配合前向反馈均衡(FFE)和判决反馈均衡(DFE)，提供了极强的信号调理能力(一般均衡能力>10dB，甚至可达30dB以上)。
“闭眼”盲收：即使经过5-10dB的线缆衰减后，ED物理Pin脚处看到的眼图已经完全闭合，但得益于内部强大的均衡调理，最终到达Sampler的眼图其实已经完全张开。

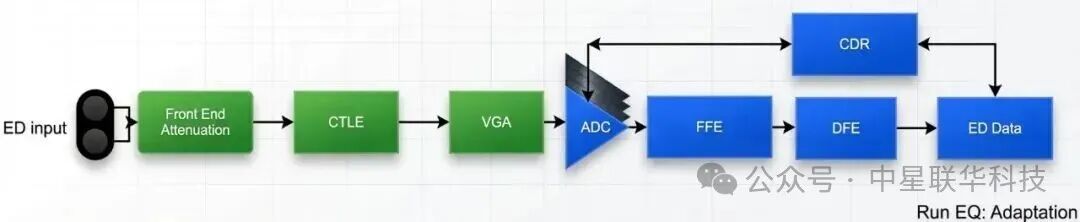

下图是一个典型的新的构架的ED框图，因为内置了强大的均衡功能，对输入信号没有传统的灵敏度的要求，即便输入的信号是一个眼图完全闭合的状态，或者基本返回通道(DUT的TX输出到ED的输入)的插损很大，ED也能够正常工作，满足整个环回模式下进行BER测试的要求。
灵敏度(Sensitivity)概念的演进与误区
在传统的 NRZ 低速时代，ED的“灵敏度”通常被定义为：用极短的线缆连接PPG和ED，调节PPG输出一个幅度极小但完全张开的眼图，当BER达到1E-10时对应的最小眼高(例如40mV-50mV)。这本质上测试的是Sampler 的孔径能力。
但在PAM4和超高速NRZ时代，传统的“眼高灵敏度”定义已经失效。由于PAM4链路的发送和接收强制要求必须有均衡使能，我们不能再单纯用“物理输入端的眼高”来衡量ED的好坏。在中星联华的ED中，即便输入眼高为0V(眼图完全闭合)，只要差分幅度在合理范围内(如 ~100mV以上)，经过内部强大的CTLE/FFE/DFE均衡后，依然能得到极低的误码率。
因此，在评估新一代误码仪时，我们不应遵循传统的“灵敏度”指标，而应关注其在特定插损环境下的自动均衡能力和容限恢复能力。了解客户的具体应用场景和差分幅度，比单纯对比灵敏度数值有意义得多。
4 BER测试的典型应用场景与“返回通路”陷阱
在进行问题排查前，必须明确当前的测试硬件组网环境。高速误码仪最核心的应用是接收机抖动容限(JTOL)或噪声容限测试。这通常有两种构建方式：
场景 1：DUT RX环回测试(最容易出问题)
测试拓扑： PPG (注入抖动/噪声) → 测试通道 (损耗/串扰) → DUT RX (被测接收端) → DUT内部环回 (Loopback) → DUT TX → 返回通道 → ED (接收并比对)
关键陷阱：返回通路(Return Path)的完整性。
在这个场景中，从PPG到DUT RX的正向通路是我们真正要施加压力并测试的目标。而从DUT TX到ED的返回通路，仅仅是为了把数据传回来给ED进行比对。
推荐：返回通路必须保证BER比测试通路的BER小100倍以上。如果返回通道因为线缆过长、衰减过大而产生误码，这些误码会被ED统计进去，导致你根本无法分辨误码是来自被测的DUT RX，还是来自无辜的返回通路。这正是ED强大的内置有源均衡发挥关键作用的地方——它能强力补偿返回通路的损耗，确保比对环境的绝对干净。
场景 2：DUT内部BIST比对(无需 ED)
测试拓扑： PPG (注入抖动/噪声) → 测试通道 → DUT RX → DUT内部的Bit Checker (误码检测器) 进行比对统计
在这个场景中，误码的统计由DUT芯片内部的寄存器完成，不需要将高速信号环回给误码仪的ED。这避免了返回通路的问题，要求DUT必须具备完善的内部测试机制(BIST)。
5 BER测试排障的流程

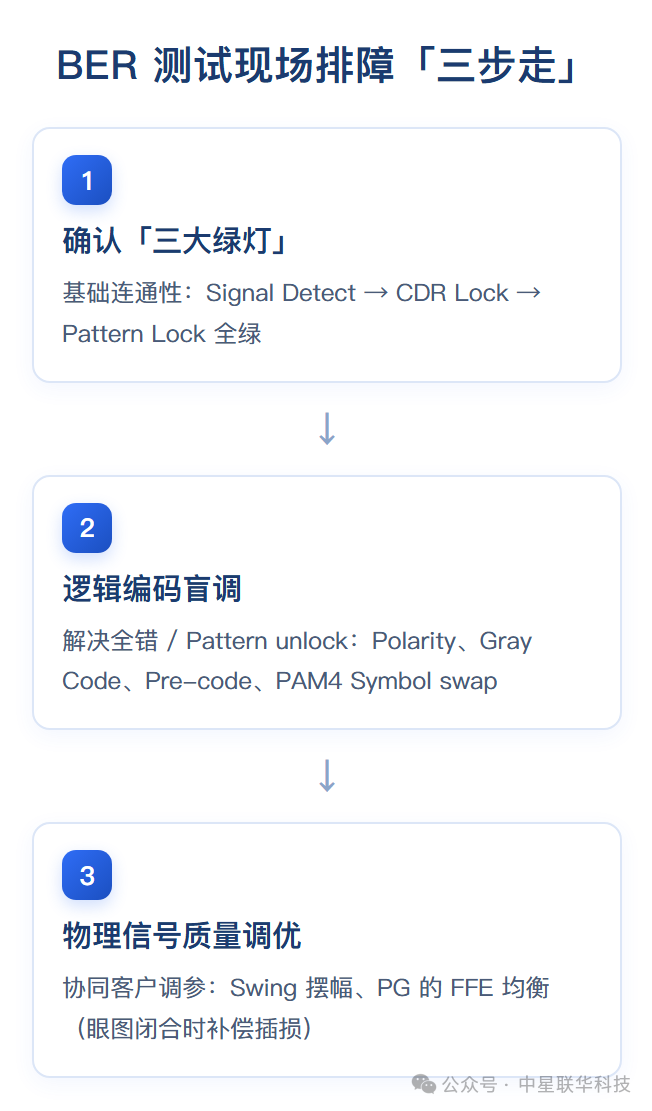

当在客户现场(特别是场景1的环回测试中)遇到“连上DUT后误码率极差”时，推荐按照以下“三步走”流程进行排查。
Step 1：确认“三大绿灯”(基础连通性)
在误码仪的ED软件中，必须从左到右确认三个状态灯全绿：
1、Signal Detect(信号检测)：确保有物理信号输入。如果Unlock，检查同轴线缆是否拧紧，DUT的TX是否已使能输出。
2、CDR Lock(时钟恢复锁定)：确保ED能从信号中提取出时钟。如果Unlock，通常是因为信号幅度过小(<50mV)、过大(严重饱和失真)，或者信号质量极差(抖动大到无法提取时钟)。
3、Pattern Lock(码型锁定)：确保接收到的码型与预期一致。如果Unlock，检查PPG发送的码型(如 PRBS31)与ED预期的码型是否一致。若一致仍 Unlock，进入Step 2。
Step 2：逻辑编码盲调(解决“全错”或者Pattern unlock)
如果上面前2大绿灯全亮， 但是Pattern Unlock，通常是逻辑编码不匹配。在ED软件GUI界面，依次快速尝试以下操作：
1、极性翻转(Polarity Change On/Off)：物理线缆的TX_P和TX_N接反了，一键翻转即可。
2、格雷码(Gray Code On/Off)：针对PAM4，收发两端的格雷码开启状态必须一致。
3、预编码(Pre-code On/Off)：收发两端的预编码 (1/(1+D) mod 4) 状态必须一致。
4、PAM4符号翻转(PAM4 Symbol Flip)：针对PAM4，尝试翻转符号映射顺序。
Step 3：物理信号质量调优(协同客户调参)
如果逻辑设置全部正确，但误码率在1E-2到1E-4之间徘徊，说明是可能是物理信号质量太差，超出了ED的自动补偿极限。此时需要协同客户调整DUT TX端的参数：
1、调整Swing(摆幅)：若信号过小，要求客户调大摆幅(理想范围 400mV-800mV 差分);若信号过大导致 ED 前端饱和，要求调小摆幅。
2、调整PG的FFE(前向反馈均衡)：若长线缆导致高频衰减严重(眼图闭合)，例如超过15dB的场景下， 要求客户调整DUT TX端的Pre-cursor / Post-cursor参数，预先补偿高频损耗，配合误码仪的接收均衡，共同把眼图调开。

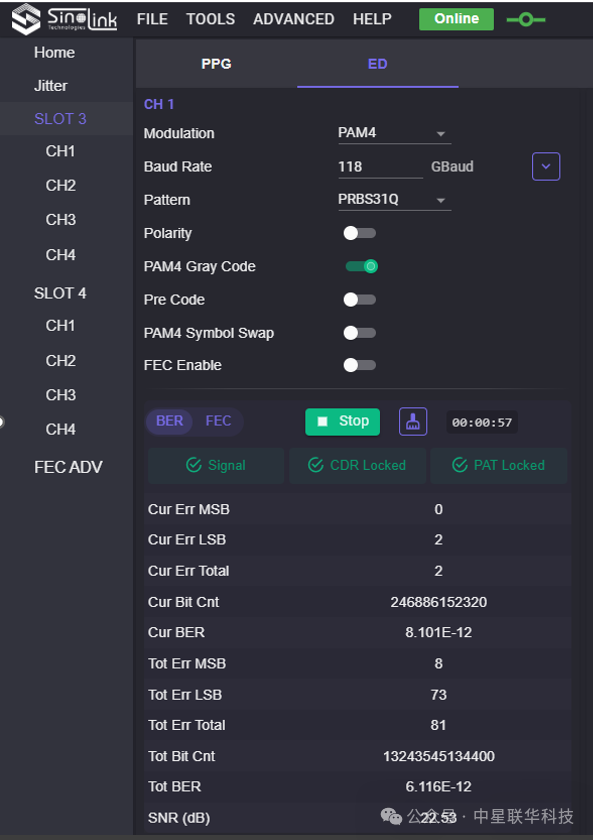

下图一个中星联华SL3000A-PRO 224G注抖误码分析仪的ED显示3个状态灯，以及ED支持的polarity, Gray code, Pre-code, 以及PAM4 symbol swap的界面。
6 典型问题排障案例分析
以下是我们在实际客户现场遇到的4个典型排障案例，涵盖了从低级失误到深层信号完整性问题的各个层面。
“案例 1：虚假的“灵敏度不够”——幅度饱和导致BER不稳定
现象： 客户使用某竞品误码仪测试正常，换用中星联华 SL3000A误码仪后，CDR频繁失锁，误码率高达1E-3。客户抱怨：“你们的ED灵敏度太差了，连这么强的信号都收不到!”
排查过程：1、用示波器抓取DUT TX发送到ED的信号，发现其差分幅度高达1.5 Vpp。
2、中星联华的智能 ED 内部包含高增益的放大器(VGA)。过大的输入幅度导致前端ADC和放大器直接进入非线性饱和区，波形严重“削顶”失真，导致CDR无法正常提取时钟边沿。
解决方案：协同客户将DUT TX的输出摆幅(Swing)降低至 600mV，或者在ED输入端串联一个6dB的高频衰减器(Attenuator)。操作后，CDR瞬间锁定，误码率恢复至 0。
经验总结：信号不是越大越好!对于带有智能有源均衡的现代ED，过大的幅度比过小的幅度更具破坏性。理想输入幅度应控制在400mV - 800mV。
“案例 2：返回通路的“幽灵误码”——被忽视的线缆衰减
现象： 在进行25Gbps NRZ的JTOL测试时，PPG注入抖动的时候，创建了压力眼，发现BER在1E-9左右。客户怀疑 DUT的接收容限不达标。
排查过程：1、关闭PPG的所有抖动注入，仅发送干净的PRBS信号，发现此时误码率依然有1E-9(本应为 0)。
2、检查测试拓扑，发现从DUT TX环回至误码仪ED的返回通路，使用了相位不匹配的劣质同轴线缆，加上测试夹具的损耗，在16GHz奈奎斯特频率下的总插损超过了 15dB。
3、虽然SL3000A-PRO的ED具有强大的均衡能力，但极端的差分线缆不匹配，导致返回通路本身产生了误码。这些“幽灵误码”污染了JTOL测试结果。
解决方案：更换为0.5 米的相位匹配精密微波线缆，并开启ED端的高级均衡模式。返回通路误码归零，JTOL测试曲线恢复正常。
经验总结：在环回测试中，必须确保“返回通路”的绝对健康。不要为了方便而使用劣质长线，它会彻底毁掉你的测试数据。
“案例 3：Signal Detect和CDR lock都绿灯，只有Pat lock红灯
现象： 测试32GBaud PAM4信号，Signal Detect和CDR均已绿灯锁定，但Pattern始终Unlock红灯，误码率恒定在0.5(50%)。
排查过程：1、CDR稳定的绿灯表示输入数据能够被稳定恢复出时钟信号，也就是说输入的信号是存在，并且信号质量是OK的。 但是Pattern unlock红灯物理层连通，但逻辑层完全无法解析。
2、“快速尝试”：极性翻转(无效)→ 格雷码切换(无效)→ 预编码切换(有效)。
3、切换ED端的Pre Code选项后，Pattern瞬间锁定，误码率降至<1E-11。
解决方案：经与客户确认，其DUT TX端的DSP在输出测试码型时，默认开启了Pre-code，而误码仪ED默认Pre-code关闭。统一设置后问题解决。
经验总结：遇到signal detect和CDR都是正常的绿灯，但是Pattern lock异常红灯，不要怀疑物理信号，直接去查逻辑编码(极性、格雷码、预编码、PAM4符号映射)。
“案例 4：PAM4的一个容易被忽视的细节，Signal Detect和CDR lock都绿灯，Pat lock红灯
现象： 测试112Gbps(56GBaud PAM4)差分信号，Signal Detect和CDR均已绿灯锁定，但Pattern始终Unlock红灯。
排查过程：1、怀疑线缆损坏，更换线缆后现象依旧。并且CDR稳定锁定表示输入数据是稳定可靠的。
2、快速切换了Polarity，Gray code, Pre-code，都没有帮助。
解决方案：切换了PAM4 Symbol swap，也就是ED针对PAM4的符号的MSB和LSB切换后，问题解决!
经验总结：由于PAM4信令的一个符号，包括2个比特bit， 在标准中并没有明确的定义是MSB和LSB的顺序，所有有些DUT默认设置的PAM4 symbol顺序和ED对应的顺序不同，导致码型无法锁定。
7 BER 测试现场排障实战速查表
在复杂的客户现场，为了帮助工程师快速、精准地定位问题，我们梳理了9个最常见的高速误码测试异常现象。
使用建议：请按照表格顺序(从上到下：先查状态灯 → 再查逻辑设置 → 最后查信号物理质量)进行排查。
结语
高速误码率测试绝不是简单的“连上BERT和DUT看BER结果”。面对新一代如 SL3000A-PRO 这样集成了复杂智能有源均衡的误码仪，工程师必须抛弃低速时代“眼高决定一切”的旧有观念。理解ED的底层架构，关注“返回通路”的健康，熟练掌握逻辑编码的盲调技巧，协同优化 DUT TX 或者PPG的均衡参数，才是快速解决现代高速物理层测试难题的有效方法。
如果你在误码仪BER测试中也遇到过棘手状况，不管是眼图始终「睁不开」，还是误码率卡在某一量级迟迟下不去，欢迎在评论区分享你的排障经历。如果这篇「10分钟排障法」对你有用，也欢迎收藏、转发给身边做高速信号测试的同事。
