光纤光缆行业网讯 当前AI算力需求持续爆发，800G/1.6T高速光模块、硅光集成、高速光芯片、先进半导体封装进入大规模量产周期。封装工艺作为决定光器件良率、长期可靠性的核心环节，点胶工序痛点集中爆发：胶量衰减导致批量胶厚不均、UV/环氧胶受温变粘度漂移、溢胶滴胶、气泡缺陷、阀门故障停机、多产品产线频繁调机等问题，持续拉高头部厂商制造成本、制约扩产节奏。
作为深耕精密流体控制15年的国产设备厂商，苏州纳创致远半导体（NACTROL）聚焦光通信、硅光、半导体封装、3C光学模组赛道，推出PG-600/PG-700/PG-900/PG-1000四大梯度智能点胶控制器，覆盖研发打样、中小批量产线、温敏胶水制程、高端硅光/芯片固晶全场景，以压电比例阀控、自适应多维度补偿、全流程在线监测三大自研核心技术，为光通信与半导体封装产线提供稳定、高一致性的精密点胶解决方案，已批量服务菲尼萨、华工正源、华天科技、舜宇光学、立讯精密、环球广电等40余家行业头部企业。

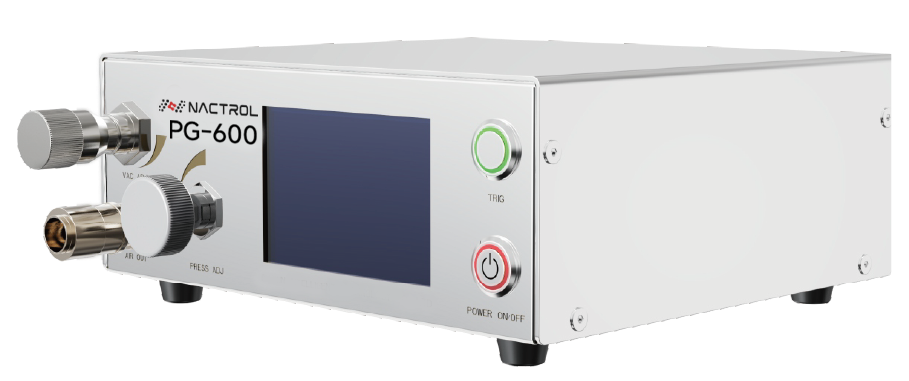

一、PG-600 入门级精密耦合通用点胶控制器
光模块返修、实验室打样、小批量耦合点胶标配
行业适配场景
光通讯透镜黑胶、耦合点胶、模组手工返修；CCM/VCM镜头组件小型精密点胶；通用无源器件粘接密封。
核心技术优势
1. 0.01s毫秒级开关阀响应，短时微量点胶无拖尾，适配光器件微小耦合腔点胶；
2. 行业通用三通阀实时监测系统，阀门异常声光报警并自动停机，避免批量不良；
3. 标准气动脉冲+真空回吸架构，压力5~700KPa宽幅可调，0.01s起精细时间设定；
4. RS232/485双工业通讯接口，可对接产线上位机批量调取、修改工艺参数；
5. 低功耗轻量化设计，整机最大功耗15W，部署简单，适配研发实验室、返修工位轻量化落地。
产业价值
高性价比入门机型，解决中小光器件厂商打样、返修工位老旧、简易点胶设备精度不足、无故障预警的痛点，低成本完成工艺标准化。

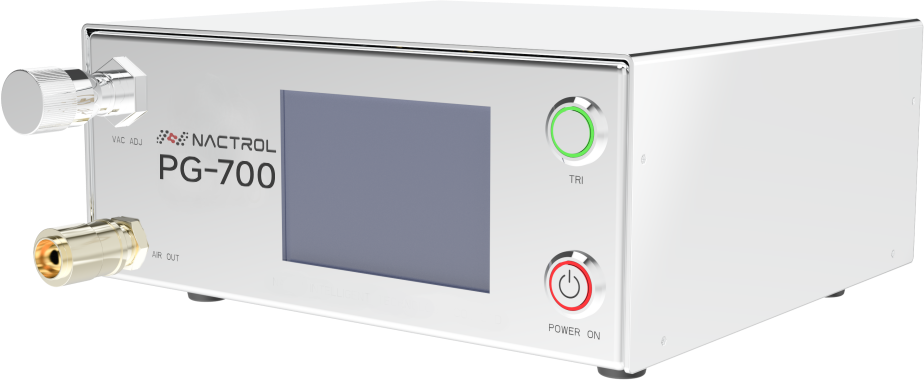

二、PG-700 多通道压电补偿点胶控制器
中批量光模块、光学模组混线量产优选
行业适配场景
常规速率光模块封装、VCSEL器件粘接、摄像头光学模组、MEMS传感器量产产线。
核心技术优势
1. 100组独立工艺通道，单台设备兼容多款光器件产品，产线换型无需反复调试；
2. 斜坡自适应补偿算法：随点胶次数、胶筒余量自动线性补偿出胶压力/时长，抵消胶水消耗带来的胶量衰减；
3. 压电式电控比例阀核心配置，对比传统电气阀，无机械磨损、低噪音、10ms极速动态跟随，连续点胶气压输出稳定；
4. 3.5寸触控交互屏，自动/手动/排胶三模式，完整生产日志、工艺密码锁保护核心参数；
5. 全规格I/O输入输出，兼容自动化流水线、机械手联动触发。
产业价值
适配多型号光模块混线生产，大幅减少人工调机工时；压电比例阀长寿命设计降低设备维保成本，适合中大规模光学器件标准化产线。
三、PG-900 集成恒温智能点胶控制器
硅光/高速光模块UV胶、环氧胶专属机型
行业适配场景
硅光芯片封装、高速光模块、激光器器件、医疗光电组件等温敏胶水制程。
核心技术优势
1. 整机一体化高精度恒温模块，无需外接外置温控设备，简化产线布局；控温区间10~60℃，控温精度±0.2℃，稳定UV胶、环氧胶粘度；
2. 上位机联动智能补偿模型，同时抵消胶筒余量衰减与环境温度波动双重干扰，满胶至空胶出胶量高度统一；
3. 全链路生产监测：胶余量预警、三通阀故障监控、完整生产数据日志，满足高端光电工厂品质追溯要求；
4. 4.3寸高清触控大屏，100组工艺通道，支持面板、机械手、软件多模式触发；
5. 负压精细化可调（-0.2~-15KPa），微量点胶杜绝溢胶、拉丝缺陷。
产业价值
直击硅光、800G/1.6T高速光模块封装核心痛点：温敏胶水粘度随环境变化导致胶厚偏差、良率波动，一体化恒温+双重补偿双技术加持，稳定高端光电产线良率。

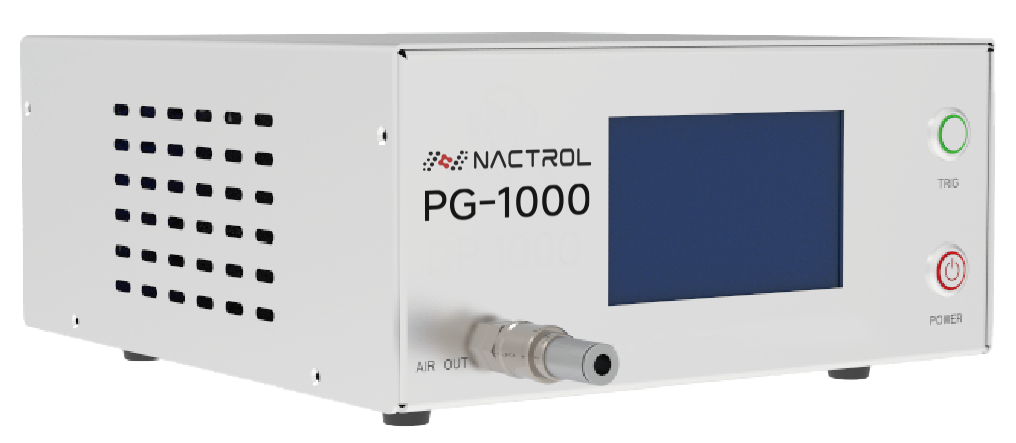

四、PG-1000 半导体级旗舰点胶控制器
高速光芯片、固晶Die Attach超高精度工艺
行业适配场景
半导体封装Die attach固晶、硅光集成封装、1.6T高速光模块固晶、高端CCM高精度微量点胶（不适用喷胶工艺场景）。
核心技术优势
1. 三重自适应闭环补偿系统（行业首创）
· 出胶时间智能补偿：基于胶量衰减模型动态修正出胶时长，整管胶水胶量无偏差；
· 负压毫秒级动态补偿：自动测算满胶最优负压，随胶筒余量实时调节，彻底解决滴胶、拉丝、胶水内部气泡；
· 大容量气罐缓冲结构：抑制连续高速点胶气压波动，长时间量产一致性稳定。
2. 高精度胶量在线监测预警：内置传感器实时采集胶筒容积，自定义缺胶报警阈值，声光双重预警，规避产线停机、芯片报废，降低高端芯片物料损耗；
3. 全电控压电比例阀闭环控制，支持上位机远程参数读写、故障诊断，搭配智能三通阀监测，全工序可控可追溯；整机集成恒温系统，适配固晶高温胶水稳定管控；
4. 压力区间5~600KPa，匹配半导体、高速光芯片超微量固晶点胶严苛精度要求。
产业价值
专为AI算力时代高端光通信、半导体先进封装打造，一站式解决固晶工序胶量不均、溢胶气泡、温漂、气压波动全链条痛点，大幅降低高速光芯片、硅光器件批量不良率，满足头部厂商高标准品质管控体系。
纳创PG系列选型指南
1. 研发实验室、光模块返修、小批量打样 → PG-600
2. 多型号常规光模块、光学模组混线量产 → PG-700
3. 硅光、高速光模块UV/环氧温敏胶水封装 → PG-900
4. 1.6T光芯片、半导体固晶、超高精度微量点胶制程 → PG-1000
企业硬实力
苏州纳创致远半导体技术有限公司深耕精密流体控制15年，注册资本千万元级，自有3000㎡生产制造基地，布局苏州总部、常州智能装备基地、南京软件研发中心、苏州精密零部件子公司，同步设立东莞、武汉、成都、常州四大办事处，全国快速响应光通信、半导体客户上门调试、工艺定制服务。
公司具备完整自主知识产权，持续联动国际头部光电企业联合工艺开发，聚焦光通信、硅光、先进封装赛道，以稳定、可靠的国产精密点胶设备实现进口替代，降低高端封装产线装备采购与运维成本。
企业愿景：打造具备全球影响力的半导体精密流体核心设备企业。
结 语
AI算力驱动下，高速光模块、硅光集成、先进封装产能持续扩张，封装工艺精度与稳定性成为企业核心竞争力。纳创半导体PG全系列梯度智能点胶控制器，覆盖从研发打样到高端芯片固晶全流程，以自适应智能补偿、压电精密阀控、全流程在线监测三大核心技术，破解光通信与半导体封装量产点胶各类工艺痛点。
若您正在布局800G/1.6T光模块、硅光芯片、半导体固晶产线，存在点胶良率、胶水管控、温变缺陷相关工艺难题，可后台留言对接纳创工艺工程师，提供免费工艺评估、样品测试方案。
