PART.01PON 系统与 OLT 模块概述
PON 系统基本架构
无源光网络(PON)作为光纤接入网的核心技术之一，其架构以无源光分路器(POS)为关键节点，实现光线路终端(OLT)与多个光网络单元(ONU)的星型连接。在这一架构中，OLT 模块处于网络核心位置，承担着上行数据汇聚与下行数据分发的双重职责，其性能直接决定了整个 PON 系统的通信质量、稳定性及覆盖能力，是保障用户业务(如宽带上网、IPTV、语音通话等)正常运行的关键设备。
OLT 模块数据传输特性
PON 系统中 OLT 与 ONU 的数据传输采用非对称的双模式机制，具体特性如下：
01 下行传输(OLT 至 ONU)：采用连续广播模式。
OLT 将下行数据以连续光信号的形式发送，经过POS无源分路后，覆盖所有接入的 ONU，各 ONU 通过识别数据帧中的地址信息，接收属于自身的数据包，该模式下信号传输稳定、时序固定。
02 上行传输(ONU 至 OLT)：采用时分多址(TDMA)突发模式。
由于多个 ONU 共享同一上行光纤链路，为避免信号冲突，系统会为每个 ONU 分配固定的时间时隙，ONU 仅在所属时隙内发送上行数据，形成间断性的 “突发数据包”。这种模式导致 OLT 接收的上行信号具有动态性，如光功率波动、信号间断、时钟不连续等，对 OLT 接收端的性能提出了极高要求。
PART.02
OLT 模块接收端核心技术要求
基于上行突发传输的特性，OLT 光接收机需满足以下关键技术指标，以确保准确接收并解析来自不同 ONU 的突发信号：
宽动态光功率适应能力
不同 ONU 与 OLT 的物理距离存在差异(如 0.5km-20km)，且 ONU 光模块的发射功率存在个体差异，导致OLT接收机需具备大动态范围(通常要求≥15dB)，并能自动设定最优判决门限，快速适配不同功率的输入信号，避免因功率过高导致信号饱和、过低导致误判。
快速时钟恢复能力
上行突发信号为间断性传输，每个 ONU 的突发数据包之间存在时间间隔，且不同 ONU 的时钟源可能存在微小偏差。OLT 接收机需在每个突发数据包到达时，瞬间提取出正确的时钟信号，确保数据采样时序准确，否则会导致误码率急剧上升。
抗信号抖动能力
受光纤色散、链路干扰、ONU 时钟抖动等因素影响，OLT 接收的上行信号可能存在抖动。接收机需具备一定的抗抖动能力，通过时钟同步或信号均衡技术，降低抖动对数据判决的影响，保障信号稳定性。
PART.03

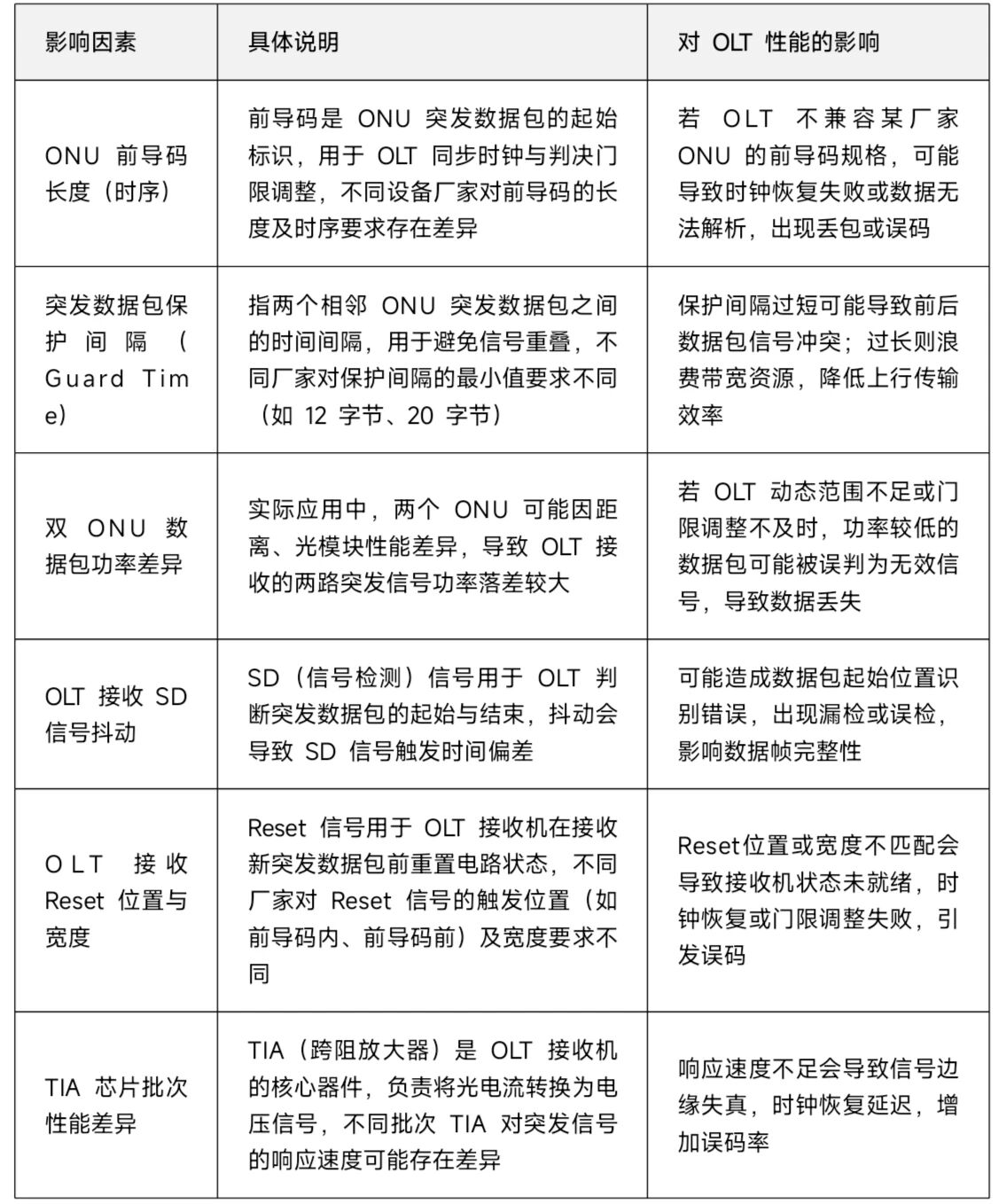

影响 OLT 模块性能的关键因素
在实际应用中，OLT 模块的性能会受到多方面因素的影响，这些因素也是突发误码测试需重点验证的内容，具体如下：
PART.04
突发误码仪的应用
针对 OLT 模块的测试需求，联讯仪器 Burst Mode BERT突发误码仪提供了全面的测试解决方案，可覆盖主流 PON 技术的突发误码测试与性能分析。
仪器核心功能与优势
01 多协议与多速率支持
专门针1.25G EPON/GPON、2.5G XGPON、Combo-PON(多协议兼容)、10G EPON/XGSPON 、25G PON以及50G PON等主流 PON 技术，满足不同速率、不同协议 OLT 模块的测试需求，兼容性强。
02 多通道并行测试能力
内置 2个独立通道的数据码型发生器与误码探测器，支持同时进行两路突发信号的时分(TDM)或波分(WDM)误码分析，可模拟多 ONU 同时上行的场景，提升测试效率。
03 灵活的码型与时序配置
支持自定义突发数据包的码型(如 PRBS7/PRBS31 等标准码型)、前导码长度、保护间隔时间等参数，可精准模拟不同厂家 ONU 的信号特性，验证 OLT 对不同时序规格的兼容性。
04 同步低速控制通道
针对 OLT 模块器件测试需求，为各测试通道提供同步的激光器使能信号、Reset 信号等TTL3.3V电平低速控制信号，可模拟实际工作中 OLT 的电路控制逻辑，确保测试场景与真实应用一致。
05 内置时钟恢复与自动测距
具备内置时钟恢复功能，可快速提取突发信号的时钟;支持自动测距，可模拟长距离光纤链路(如 20km 以上)的信号衰减与时延，解决长纤测试难题。
测试应用价值
通过突发误码仪对 OLT 模块进行测试，可实现以下核心价值：
01 性能验证
精准检测 OLT 模块在不同突发信号场景下的误码率，验证其动态范围、时钟恢复速度、抗抖动能力等关键指标是否达标。
02 兼容性测试
模拟不同厂家 ONU 的前导码、保护间隔、Reset 信号等时序特性，验证 OLT 模块的多厂家兼容性，避免实际组网中的互通性问题。
03 故障定位
通过调整功率差异、时序参数等测试条件，可定位 OLT 模块性能劣化的根源(如 TIA 芯片响应速度不足、差分信号虚焊等)，为研发调试与生产质检提供依据。
04 成本与效率优化
集成多通道测试、低速控制信号、内置时钟恢复、自动测距等功能，简化了测试系统的搭建(减少外接设备数量)，降低了测试空间占用与硬件成本，同时提升了测试效率，缩短了 OLT 模块的研发与生产周期。
总结
在 PON 系统中，OLT 模块的性能直接决定了网络的通信质量与稳定性，而上行突发传输模式对 OLT 接收端提出了严苛要求。突发误码仪作为 OLT 模块测试的核心工具，能够模拟真实的多 ONU 突发信号场景，全面验证 OLT 的动态适应、时钟恢复、抗干扰等关键能力。
联讯仪器突发误码仪凭借其多协议支持、多通道并行测试、灵活时序配置及内置核心功能，为 1.25G 至 50G 速率的 OLT 模块提供了高效、精准的测试解决方案，不仅能保障 OLT 模块的出厂质量，还能为研发阶段的性能优化与故障定位提供有力支撑，对推动 PON 系统的稳定部署与升级具有重要意义。
